极客玩转辐射4 pip boy设备的正确姿势

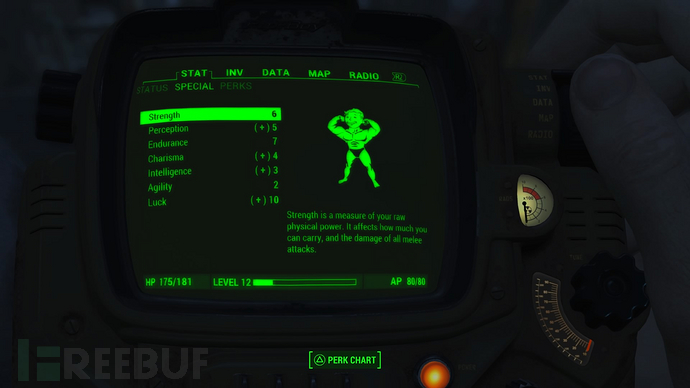

上周跟大多数游戏玩家一样，我购买了期待已久的辐射4。与其早前版本一样，辐射4也配备有一个pip boy设备，这设备十分炫酷，今天我们就来好好玩玩吧！
这次的开发者Bethesda同时还给我们带来了一款兄弟App用来远程访问咱们的Pip Boy设备。你可以浏览地图，查看库存，修改武器以及快速旅行！

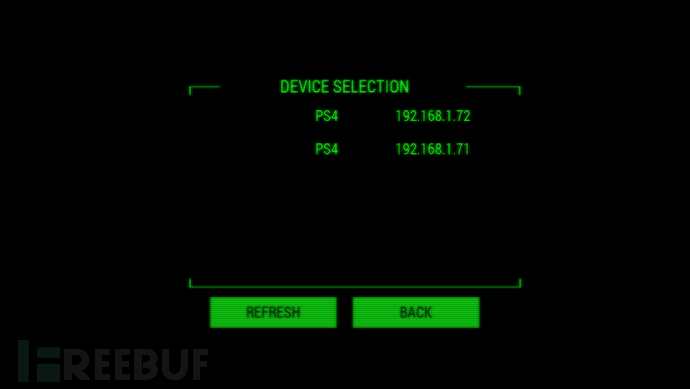

在发现我正在运行的PS4之后，我脑子立即想到：
“嘿，它是如何发现我网络中的游戏的呢？”
首先通过nmap扫描网络找到我的PS4以及正在监听的服务：
$ nmap 192.168.1.* Nmap scan report for unknown0CFE45340EE1 (192.168.1.71) Starting Nmap 6.47 ( http://nmap.org ) at 2015-11-19 22:20 CST ... Host is up (0.00056s latency). Not shown: 999 closed ports PORT STATE SERVICE 27000/tcp open flexlm0 ...
有了这些，我可以辨别在端口27000运行有一个TCP服务：
$ curl 192.168.1.71:27000
#{"lang":"en","version":"1.1.21.0"}
哇！HTTP正在工作，可悲的是我们不知道REST端点。
然而pip boy应用不可能知道PS4的IP地址，所以它肯定开启了一个服务允许其他设备发现它。兴奋于预期的脱离App获取数据，从我的同事Jon Frederic捕获到的一些数据包中看来这个发现协议和TCPdump很相像。
在移动App上运行扫描控制台，就这会足以看到一个UDP payload从移动手机发送到广播地址(255.255.255.255)，端口28000：
{
"cmd" : "autodiscover"
}
服务器响应：
{
"IsBusy" : false,
"MachineType" : "PS4"
}
如果你有安装socat，你可以直接这么搞：
echo '{"cmd":"autodiscover"}' | \
socat - UDP-DATAGRAM:255.255.255.255:28000,broadcast
至今我们得知辐射4服务至少有2个监听服务：28000端口上的UDP，27000端口上的TCP。由于对这个协议不太了解，所以我们还需要更多的研究研究从pip boy到控制台的正常通信。我们可以继续嗅探通信，通过ARP投毒进行中间人攻击，或者我们可以写一个Relay
Relay抓取数据
relay功能建立另一个辐射4移动应用服务进行连接，实际上数据包是发送到合法的那一个。
你可以使用类似socat的工具来完成这一步，但是我选择使用Node.js来完成这个工作。为什么这么选择在之后你应该会了解的。
UDP relay
对于relay我们还得在真是客户端(pip boy app)和辐射4服务器之间写一个函数作为媒介。每次客户端连接到relay，我们都会创建一个假的客户端来连接到真实的辐射4服务器。客户端与服务端通信，在它们传递消息的同时复制这些消息。
首先我们得打开服务端socket：
var upstreamInfo = {
address: YOUR_CONSOLE_OR_PC_IP
port: 28000 // The Fallout 4 UDP Port
}
var server = dgram.createSocket('udp4')
server.bind(upstreamInfo.port, '0.0.0.0')
对于每条接收到消息，我们都要设置另外一个socket作为假客户端。接着在真实服务端和pip boy客户端直接转发消息。
server.on('message', function (message, clientInfo) {
var fakeClient = dgram.createSocket('udp4')
// fakeClient.on('message', ...) // Defined below
// fakeClient.bind(...)
})
上面注释的两部分，下面写的更详细。我们每次获得消息都会复制，注意遥测数据，将消息发送给真实客户端并提供复制缓冲和遥测的callback
fakeClient.on('message', function (message, serverInfo) {
var copiedBuffer = new Buffer(message.length)
message.copy(copiedBuffer)
// Now emulate our server
server.send(message, 0, message.length, clientInfo.port, clientInfo.address)
var telemetry = {
'src': serverInfo,
'dst': clientInfo
}
cb(copiedBuffer, telemetry)
})
绑定客户端，同样复制消息，将消息发送给服务器并将数据传给callback
// As soon as our client is ready, go ahead and send their message onward
fakeClient.bind(undefined, undefined, function () {
var copiedBuffer = new Buffer(message.length)
message.copy(copiedBuffer)
fakeClient.send(message, 0, message.length, upstreamInfo.port, upstreamInfo.address)
var telemetry = {
'src': clientInfo,
'dst': upstreamInfo
}
cb(copiedBuffer, telemetry)
})
TCP relay
TCP relay的设置类似，我们将创建一个TCPRelay，其下还有一个net.Server。最大的不同是我们得维持所有的正在使用的假客户端。
/**
* Create a TCP relay for an upstream server
* @constructor
*/
/**
* Listen for traffic to relay to/from an upstream server
* @param {Object} upstreamInfo
* @param {string} upstreamInfo.address
* @param {number} upstreamInfo.port
* @param {relayCallback} - callback that handles new data
*/
var TCPRelay = function TCPRelay () {
this.server = net.createServer({'allowHalfOpen': true})
}
提供TCPRelay.listen来模拟net.Server.listen
TCPRelay.prototype.listen = function listen (upstreamInfo, cb) {
this.server.on('connection', function (client) {
// Now we create our fake client
var fakeClient = new net.Socket()
fakeClient.connect(upstreamInfo.port, upstreamInfo.address)
// Get the actual client info for logging where the traffic really came from
var actualClientInfo = {}
actualClientInfo.address = client.remoteAddress
actualClientInfo.port = client.remotePort
actualClientInfo.family = client.remoteFamily
// Register handlers for the fakeClient
// These each get explained below but should be inserted here
// fakeClient.on('connect', function() { ... })
// fakeClient.on('data', function() { ... })
// fakeClient.on('close', function() { ... })
// fakeClient.on('end', function() { ... })
})
this.server.listen({'port': upstreamInfo.port})
}
当连接到假客户端，我们准备记录来自客户端的数据。从客户端向假客户端发送消息，这些数据也会发送给辐射4服务器
fakeClient.on('connect', function () {
// Once we're connected, we can get each message from the client
client.on('data', function (message) {
var copiedBuffer = new Buffer(message.length)
message.copy(copiedBuffer)
// To the server
fakeClient.write(message)
var serverInfo = {}
serverInfo.address = fakeClient.remoteAddress
serverInfo.port = fakeClient.remotePort
serverInfo.family = fakeClient.remoteFamily
var telemetry = {
'src': actualClientInfo,
'dst': serverInfo
}
cb(copiedBuffer, telemetry)
})
})
每次假客户端接收到的数据，都来自辐射4服务器并且会将其转发给真实客户端
fakeClient.on('data', function (message) {
var copiedBuffer = new Buffer(message.length)
message.copy(copiedBuffer)
var serverInfo = {}
serverInfo.address = fakeClient.remoteAddress
serverInfo.port = fakeClient.remotePort
serverInfo.family = fakeClient.remoteFamily
var telemetry = {
'src': serverInfo,
'dst': actualClientInfo
}
client.write(message)
cb(copiedBuffer, telemetry)
})
另一面我们也需要处理关闭假客户端和真实客户端。记住我们需要直接进行镜像操作，同样的我们也需要关闭客户端。
fakeClient.on('close', function (hadError) {
if (hadError) {
console.log('closure error')
} client.close()
})
fakeClient.on('end', function () {
client.end()
})
碎片整理
现在我们有一个TCPRelay和一个UDPRelay，可以自动发现一个运行的服务，当然也可以做一个小工具来帮助完成任务
我已经将这两个relays打包
第二个pipboyrelay是一个CLI工具，其依赖于pipboylib你可以使用这个工具转储数据。
pip boy设备relay
如果你满足以下条件你可以直接运行relay
1.PC或者PS4版本的辐射4（Xbox版本还未确认） 2.Android或者iOS版本的pip boy app 3.在辐射4中启用了in-game选项 4.Node.js及npm
Node.js和npm下，安装pipboyrelay就像安装CLI工具：
npm install -g pipboyrelay
使用以下命令行运行pipboyrelay：
$ pipboyrelay
Discovered: { IsBusy: false,
MachineType: 'PS4',
info: { address: '192.168.1.71', family: 'IPv4', port: 28000, size: 50 } }
它会自动发现在本地网络中活动的游戏服务，并创建Android或者iOS app可识别的端点。打开移动App并导航到连接设置
连接到地址，你应该能够看到这些数据飘过：
UDP and TCP Relay created for: { address: '192.168.1.71', family: 'IPv4', port: 28000, size: 50 }
listening
[TCP Relay] 192.168.1.71:27000 -> ::ffff:192.168.1.67:55232
00000000: 2300 0000 017b 226c 616e 6722 3a22 656e #....{"lang":"en
00000010: 222c 2276 6572 7369 6f6e 223a 2231 2e31 ","version":"1.1
00000020: 2e32 312e 3022 7d0a .21.0"}.
[TCP Relay] 192.168.1.71:27000 -> ::ffff:192.168.1.67:55232
00000000: 754e 0600 0306 5290 0f00 2447 656e 6572 uN....R...$Gener
00000010: 616c 0003 6290 0f00 1e00 0000 0661 900f al..b........a..
00000020: 004c 6f63 6174 696f 6e73 2044 6973 636f .Locations.Disco
...
[TCP Relay] 192.168.1.71:27000 -> ::ffff:192.168.1.67:55232
00000000: 7565 002d 910f 0074 6578 7400 2f91 0f00 ue.-...text./...
00000010: 7368 6f77 4966 5a65 726f 0000 0003 3291 showIfZero....2.
00000020: 0f00 0000 0000 0631 910f 0046 6974 7320 .......1...Fits.
...
注意观察0×18 (0x1e)，"Locations Discovered"发生之前：
[TCP Relay] 192.168.1.71:27000 -> ::ffff:192.168.1.67:55232 00000000: 754e 0600 0306 5290 0f00 2447 656e 6572 uN....R...$Gener 00000010: 616c 0003 6290 0f00 1e00 0000 0661 900f al..b........a.. ------------------------------^^ 00000020: 004c 6f63 6174 696f 6e73 2044 6973 636f .Locations.Disco
0x1e是我使用的locations discovered当前数量,30
看起来辐射4格式是一个二进制格式并且是一个纯文本，这是一个好消息，这样我们就更容易找到格式并创造新东西。
当你探索荒地时运行这个relay，你可以在relay中看到坐标滚动。
STAT转储
在OS X和Linux你可以使用nc(netcat)直接从PC或者控制台获取所有STAT
$ nc 192.168.1.71 27000 | xxd | head -n 16
00000000: 2300 0000 017b 226c 616e 6722 3a22 656e #....{"lang":"en
00000010: 222c 2276 6572 7369 6f6e 223a 2231 2e31 ","version":"1.1
00000020: 2e32 312e 3022 7d0a 59f0 0600 0306 81cc .21.0"}.Y.......
00000030: 1e00 2447 656e 6572 616c 0003 91cc 1e00 ..$General......
00000040: 2200 0000 0690 cc1e 004c 6f63 6174 696f "........Locatio
00000050: 6e73 2044 6973 636f 7665 7265 6400 0092 ns Discovered...
00000060: cc1e 0001 088f cc1e 0003 0091 cc1e 0076 ...............v
00000070: 616c 7565 0090 cc1e 0074 6578 7400 92cc alue.....text...
00000080: 1e00 7368 6f77 4966 5a65 726f 0000 0003 ..showIfZero....
00000090: 95cc 1e00 0400 0000 0694 cc1e 004c 6f63 .............Loc
000000a0: 6174 696f 6e73 2043 6c65 6172 6564 0000 ations Cleared..
000000b0: 96cc 1e00 0108 93cc 1e00 0300 95cc 1e00 ................
000000c0: 7661 6c75 6500 94cc 1e00 7465 7874 0096 value.....text..
000000d0: cc1e 0073 686f 7749 665a 6572 6f00 0000 ...showIfZero...
000000e0: 0399 cc1e 000a 0000 0006 98cc 1e00 4461 ..............Da
000000f0: 7973 2050 6173 7365 6400 009a cc1e 0001 ys Passed....... ... more data ...
*参考来源：Getcarina，编译/ 鸢尾，转载请注明来自FreeBuf黑客与极客（FreeBuf.COM）
