我一直想学打鼓，但却始终遭到父母的反对，理由是噪音太大，而且十分占空间。多年后，当我掌握了很多电子方面的知识之后，我制作了一个简单的电子鼓，那些问题便迎刃而解，而我也得偿所愿。

关于Arduino方面的知识，我在这里不再赘述，Freebuf之前的一篇文章中有过较为详细的介绍点我点我。

DIY材料：

4*压电材料、4*CD、鼠标垫（足够削减成八个CD大小）、Arduino、USB接口、1.0M Ohm 的电阻器、PCB、若干导线、4*3.5mm的插头、插座。

具体步骤：

STEP1

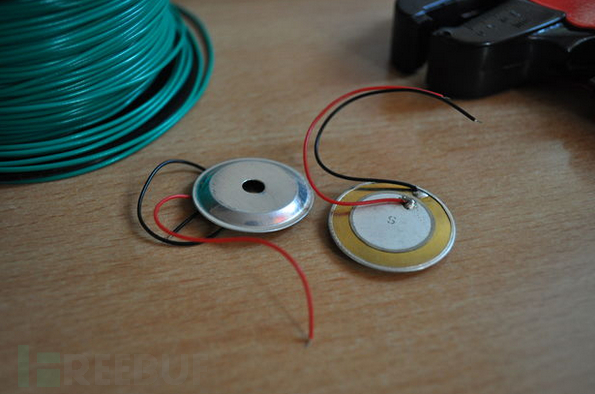

首先将导线与压电片进行连接。我在压电片上加了一个金属帽和一根较短的导线，如果嫌麻烦你可以只需要焊接导线在压电片上即可。

另外，如果你选择了使用插头、插座，导线的另一边显然是要焊接到插头上的。

STEP2

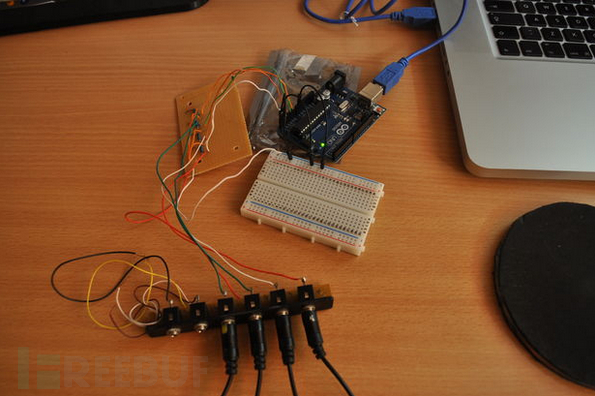

在完成压电片的导线焊接之后，如原理图连接压电片导线至电阻，将压电片的地线与Arduino的地线进行连接。将压电片的其他导线与Arduino的模拟引脚进行连接。

对于其余不使用的引脚进行接地处理，否则可能会出现不必要的噪音。

然后你需要做的就是按图所示进行焊接，就像我做的一样。

STEP3

好了，焊接的部分结束了，接下来要做的是鼓垫。

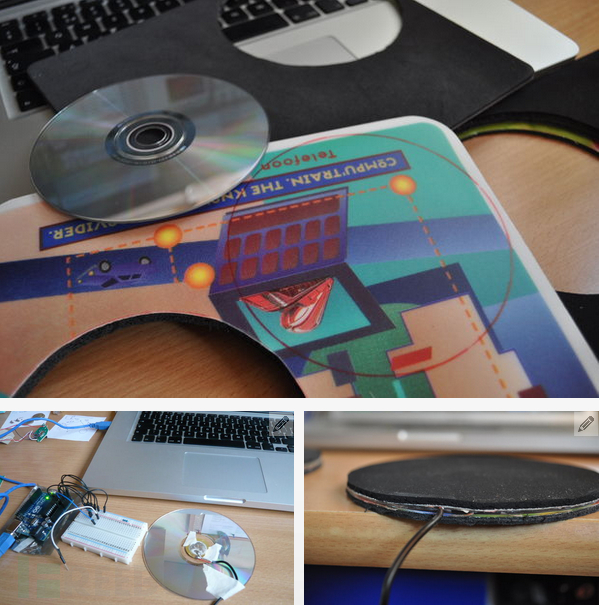

把CD放在鼠标垫上，画出相同大小剪下。然后用胶带将压电片贴在CD上，完成后用胶将鼠标垫与CD粘连，我用了一点点强力胶。

对了，要确保胶水不会碰到压电片，否则可能会造成损坏。

在CD片的边缘涂上胶水，然后和鼠标垫塑制的一面进行粘合。另一面也做相同的事，确保鼠标垫泡沫的部分在外面。最后对伸出的导线进行一些必要的整理粘合，确保看起来较为好看。

STEP4

上面这些完成后，就剩下最后一步连接电脑了。

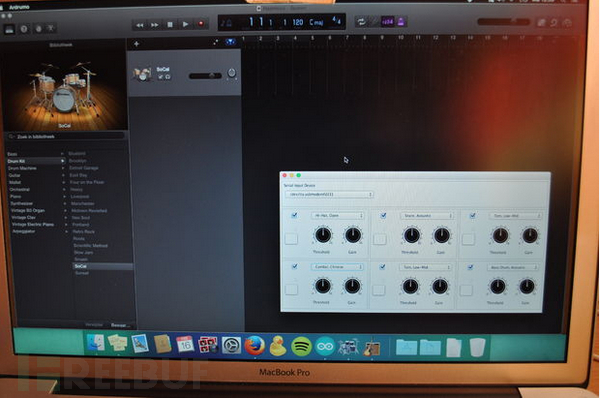

连接的方法有好几种，但经过我的测试后发现， Ardrumo（仅可在Mac OS）是最容易使用的。加载 Arduino 程序后打开Ardrumo 和 Garageband，就可以通过选择不同的鼓面在 Ardrumo 的界面中看到了。

代码如下：

/*
 * Ardrumo sketch
 *
 * Use with the Ardrumo software here:
 * <a href="http://code.google.com/p/ardrumo/" rel="nofollow"> <a href="http://code.google.com/p/ardrumo/"> <a href="http://code.google.com/p/ardrumo/">  http://code.google.com/p/ardrumo/

</a>
</a>
</a>
 * This is designed to let an Arduino act as a drum machine
 * in GarageBand (sorry, Mac OS X only).
 */

#define LEDPIN     13     // status LED pin
#define PIEZOTHRESHOLD 5  // analog threshold for piezo sensing
#define PADNUM 6          // number of pads

int val;

void setup() {
  pinMode(LEDPIN, OUTPUT);
  Serial.begin(57600);   // set serial output rate
}

void loop() {

  // Loop through each piezo and send data
  // on the serial output if the force exceeds
  // the piezo threshold
  for(int i = 0; i < PADNUM; i++) {
    val = analogRead(i);
    if( val >= PIEZOTHRESHOLD ) {
      digitalWrite(LEDPIN,HIGH);  // indicate we're sending MIDI data
      Serial.print(i);
      Serial.print(",");
      Serial.print(val);
      Serial.println();
      digitalWrite(LEDPIN,LOW);
    }
  }
}

观看视频：

[参考来源Instructables，译/Change，转载请注明来自Freebuf黑客与极客（FreeBuf.COM）]
