前言

angr 是一个基于符号执行和模拟执行的二进制框架，可以用在很多的场景，比如逆向分析，漏洞挖掘等。本文对他的学习做一个总结。

安装

这里介绍 ubuntu 下的安装，其他平台可以看官方文档

首先安装一些依赖包

sudo apt-get install python-dev libffi-dev build-essential virtualenvwrapper

然后使用

mkvirtualenv angr && pip install angr

即可安装

建议使用 virtualenv 来安装，因为 angr 用到的一些库和正常下的不一样，直接 pip 安装可能会安装不上去

angr常用对象及简单使用

使用 angr 的大概步骤

创建 project
设置 state
新建符号量 : BVS (bitvector symbolic ) 或 BVV (bitvector value)
把符号量设置到内存或者其他地方
设置 Simulation Managers ，进行路径探索的对象
运行，探索满足路径需要的值
约束求解，获取执行结果

Project对象

介绍与简单使用

载入二进制文件使用 angr.Project 函数，它的第一个参数是待载入文件的路径，后面还有很多的可选参数，具体可以看官方文档

p = angr.Project('./issue', load_options={"auto_load_libs": False})

auto_load_libs 设置是否自动载入依赖的库，如果设置为 True 的话会自动载入依赖的库，然后分析到库函数调用时也会进入库函数，这样会增加分析的工作量，也有能会跑挂。

载入文件后，就可以通过 project 对象获取信息以及进行后面的操作

In [11]: proj = angr.Project('/bin/true')
In [12]: proj.loader.shared_objects
Out[12]: OrderedDict([('true', <ELF Object true, maps [0x400000:0x6063bf]>), (u'libc.so.6', <ELF Object libc-2.23.so, maps [0x1000000:0x13c999f]>), (u'ld-linux-x86-64.so.2', <ELF Object ld-2.23.so, maps [0x2000000:0x2227167]>)])
In [13]: proj = angr.Project('/bin/true', load_options={"auto_load_libs": False})
In [14]: proj.loader.shared_objects
Out[14]: OrderedDict([('true', <ELF Object true, maps [0x400000:0x6063bf]>)])
In [15]:

可以看到在使用 {"auto_load_libs": False} 后一些动态链接库没有被载入。

有两个小点还需要了解一下

如果 auto_load_libs 为 true, 那么程序如果调用到库函数的话就会直接调用真正的库函数，如果有的库函数逻辑比较复杂，可能分析程序就出不来了~~。同时 angr 使用 python 实现了很多的库函数（保存在 angr.SIM_PROCEDURES 里面），默认情况下会使用列表内部的函数来替换实际的函数调用，如果不在列表内才会进入到真正的 library.
如果 auto_load_libs 为 false ，程序调用函数时，会直接返回一个不受约束的符号值。

hook

我们可以在 angr 中使用 hook 来把指定地址的二进制代码替换为 python 代码。angr 在模拟执行程序时，执行每一条指令前会检测该地址处是否已经被 hook ，如果是就不执行这条语句，转而执行hook 时指定的 python 处理代码。

下面看实例

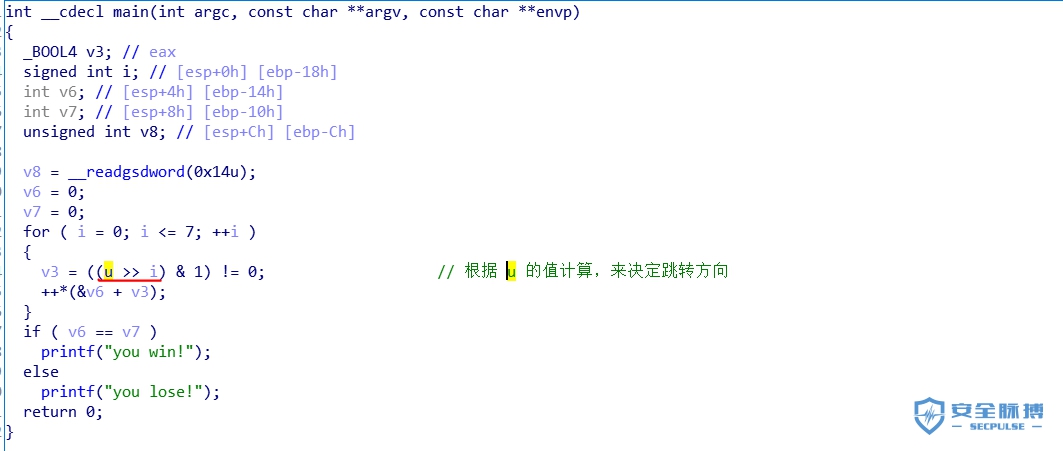

目标程序地址

https://github.com/angr/angr-doc/tree/master/examples/sym-write

示例脚本

#!/usr/bin/env python
# coding=utf-8
import angr
import claripy
def hook_demo(state):
    state.regs.eax = 0
    state.regs.ebx = 0xdeadbeef
p = angr.Project("./examples/sym-write/issue", load_options={"auto_load_libs": False})
p.hook(addr=0x08048485, hook=hook_demo, length=2)
state = p.factory.blank_state(addr=0x0804846B, add_options={"SYMBOLIC_WRITE_ADDRESSES"})
u = claripy.BVS("u", 8)
state.memory.store(0x0804A021, u)
sm = p.factory.simgr(state)
sm.explore(find=0x080484DB)
st = sm.found[0]
print hex(st.se.eval(st.regs.ebx))

介绍一下脚本的流程

首先使用 angr.Project 载入文件，设置 auto_load_libs 为 false 则不加载依赖的 lib
然后使用 p.hook 把 0x08048485 处的 2 字节的指令为 hook_demo，之后执行 0x08048485就会去执行 hook_demo
然后创建一个 state , 因为要往内存里面设置符号量（ BVS ），设置SYMBOLIC_WRITE_ADDRESSES
然后新建一个 8 位长度的符号量，并把它存到 0x0804A021 (全局变量 u 的位置)

然后开始探索路径，最后求解出使得程序执行到 you win 代码块的符号量的解。

这里主要讲 p.hook 的处理，这里使用了 hook 函数的三个参数

p.hook(addr=0x08048485, hook=hook_demo, length=2)

addr 为待 hook 指令的地址
hook 为 hook 的处理函数，在执行到 addr 时，会执行这个函数，同时把当前的 state 对象作为参数传递过去
length 为待 hook 指令的长度，在执行完 hook 函数以后，angr 需要根据 length 来跳过这条指令，执行下一条指令

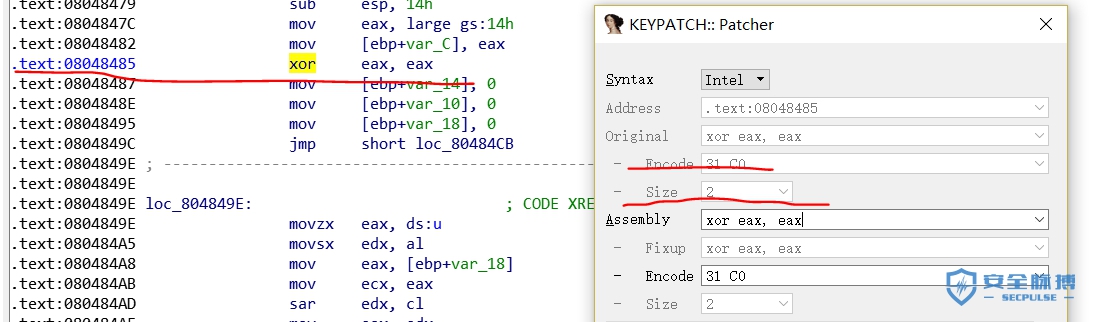

在上面的示例中， hook 了 0x08048485 处的指令

这是一条 xor eax, eax 的指令，长度为 2 .

def hook_demo(state):
    state.regs.eax = 0
    state.regs.ebx = 0xdeadbeef

为了做示范，这里就是把 eax 设置为 0（ xor eax,eax 的作用)，然后设置 ebx 为0xdeadbeef，因为后续不会用到 ebx , 修改它可以在路径探索完后查看这个值是否符合预期。

可以看到 ebx 被修改成了 0xdeadbeef 。

SimState对象

这个对象保存着程序运行到某一阶段的状态信息。

通过这个对象可以操作某一运行状态的上下文信息，比如内存，寄存器等

创建state

In [8]: p = angr.Project("./hello_angr")
In [9]: st = p.factory.entry_state()
In [10]: st.regs.rsp
Out[10]: <BV64 0x7fffffffffeff98>
In [11]: st
Out[11]: <SimState @ 0x4004a0>
In [12]:

首先加载二进制分析文件，创建 project 对象，然后创建一个 entry_state ，之后就可以通过这个 state 对象，获取或者修改此时程序的运行状态

entry_state ：做一些初始化工作，然后在程序的入口停下

还有一个用的比较多的是

st = p.factory.blank_state(addr=0x4004a0)

这会创建一个 blank_state 对象，这个对象里面很多东西都是未初始化的，当程序访问未初始化的数据时，会返回一个不受约束的符号量

基本操作

state 对象一般是作为符号执行开始前创建用来为后续的执行初始化一些数据，比如栈状态，寄存器值。

或者在路径探索结束后 ** 返回一个 state 对象供用户提取需要的值或进行 **约束求解，解出到达目标分支所使用的符号量的值。

访问寄存器

通过 state.regs 对象的属性访问以及修改寄存器的数据

In [12]: state.regs.r
state.regs.r10               state.regs.r14               state.regs.rax               state.regs.rdi               state.regs.rip
state.regs.r11               state.regs.r15               state.regs.rbp               state.regs.rdx               state.regs.rsi
state.regs.r12               state.regs.r8                state.regs.rbx               state.regs.register_default  state.regs.rsp
state.regs.r13               state.regs.r9                state.regs.rcx               state.regs.rflags
# 获取 rip 的值
In [12]: state.regs.rip
Out[12]: <BV64 0x400470>
# 获取 rsp 的值
In [13]: state.regs.rsp
Out[13]: <BV64 0x7fffffffffeff78>
# 获取 rbp 的值
In [14]: state.regs.rbp
Out[14]: <BV64 reg_38_36_64{UNINITIALIZED}>
# 设置 rbp = rsp + 0x40
In [15]: state.regs.rbp = state.regs.rsp + 0x40
In [16]: state.regs.rbp
Out[16]: <BV64 0x7fffffffffeffb8>
# 对于 BVV 和 BVS 都需要通过 solver 进行求解得到具体的值
In [26]: hex(state.se.eval(state.regs.rbp))
Out[26]: '0x7fffffffffeffb8L'
In [27]: hex(state.solver.eval(state.regs.rbp))
Out[27]: '0x7fffffffffeffb8L'

访问内存

有两种方式访问内存，一个是通过 state.mem 使用数组索引类似的方式进行访问

In [64]: state.mem[state.regs.rsp].qword
Out[64]: <uint64_t <BV64 0x2> at 0x7fffffffffeff78>
In [65]: state.mem[state.regs.rsp].qword = 0xdeadbeefdeadbeef
In [66]: state.mem[state.regs.rsp].qword
Out[66]: <uint64_t <BV64 0xdeadbeefdeadbeef> at 0x7fffffffffeff78>
In [67]: m = state.mem[state.regs.rsp]
In [68]: m.
m.STRONGREF_STATE      m.double               m.int32_t              m.register_default     m.ssize                m.uint32_t             m.wstring
m.array                m.dword                m.int64_t              m.resolvable           m.ssize_t              m.uint64_t
m.byte                 m.example              m.int8_t               m.resolved             m.state                m.uint8_t
m.char                 m.float                m.long                 m.set_state            m.store                m.uintptr_t
m.concrete             m.init_state           m.merge                m.set_strongref_state  m.string               m.void
m.copy                 m.int                  m.ptrdiff_t            m.short                m.types                m.widen
m.deref                m.int16_t              m.qword                m.size_t               m.uint16_t             m.word

通过得到的是一个 SimMemView 对象，可以这个对象的属性决定按照什么方式进行内存访问。

In [71]: m.dword   # 按照 dword 进行访问， 4 字节
Out[71]: <uint32_t <BV32 0xdeadbeef> at 0x7fffffffffeff78>
In [72]: m.qword   # 按照 qword 进行访问， 8 字节
Out[72]: <uint64_t <BV64 0xdeadbeefdeadbeef> at 0x7fffffffffeff78>
In [73]: m.int
Out[73]: <int (32 bits) <BV32 0xdeadbeef> at 0x7fffffffffeff78>
In [74]: m.uin
m.uint16_t   m.uint32_t   m.uint64_t   m.uint8_t    m.uintptr_t
In [74]: m.uint64_t
Out[74]: <uint64_t <BV64 0xdeadbeefdeadbeef> at 0x7fffffffffeff78>

这些值如果需要把它转成python中的基本数据类型

# 通过 .resolved 转成 BVV 对象
In [75]: state.se.eval(m.qword.resolved)
Out[75]: 16045690984833335023L
# 通过求解器拿到具体值
In [76]: hex(state.se.eval(m.qword.resolved))
Out[76]: '0xdeadbeefdeadbeefL'

或者可以通过 state.memory 的 load 和 store 来读取和写入数据到内存

In [90]: data = claripy.BVV(0xaaaaaaaaabbbbbbbbbbbb, 0x20 * 8)
In [91]: data
Out[91]: <BV256 0xaaaaaaaaabbbbbbbbbbbb>
In [92]: state.memory.load(state.regs.rsp, 0x40)
Out[92]: <BV512 0xdeadbeefefbeaddec0fffeffffffff07ccfffeffffffff07000000000000000000000000000000001900000000000000ddfffeffffffff070000000000000000>
# 存数据存的是 BVV 对象
In [93]: state.memory.store(state.regs.rsp,data)
In [94]: state.memory.load(state.regs.rsp, 0x40)
Out[94]: <BV512 0xaaaaaaaaabbbbbbbbbbbb00000000000000001900000000000000ddfffeffffffff070000000000000000>

此外还可以往内存里面设置符号变量 (BVS)

In [96]: data = claripy.BVS("data", 0x20 * 8)
In [97]: data
Out[97]: <BV256 data_37_256>
In [98]: state.memory.store(state.regs.rsp,data)
In [99]: state.memory.load(state.regs.rsp, 0x40)
Out[99]: <BV512 data_37_256 .. 0x1900000000000000ddfffeffffffff070000000000000000#256>

此时还需在创建 state 时设置 SYMBOLIC_WRITE_ADDRESSES，例如

state = p.factory.blank_state(addr=0x0804846B, add_options={"SYMBOLIC_WRITE_ADDRESSES"})

模拟执行

用的的程序

https://github.com/angr/angr-doc/tree/master/examples/fauxware

可以通过 state 对象来执行代码块

proj = angr.Project('examples/fauxware/fauxware')
state = proj.factory.entry_state()
while True:
    succ = state.step()
    if len(succ.successors) == 2:
        break
    state = succ.successors[0]
state1, state2 = succ.successors
state1
state2

上面的代码就是一直执行直到出现两个分支时停下

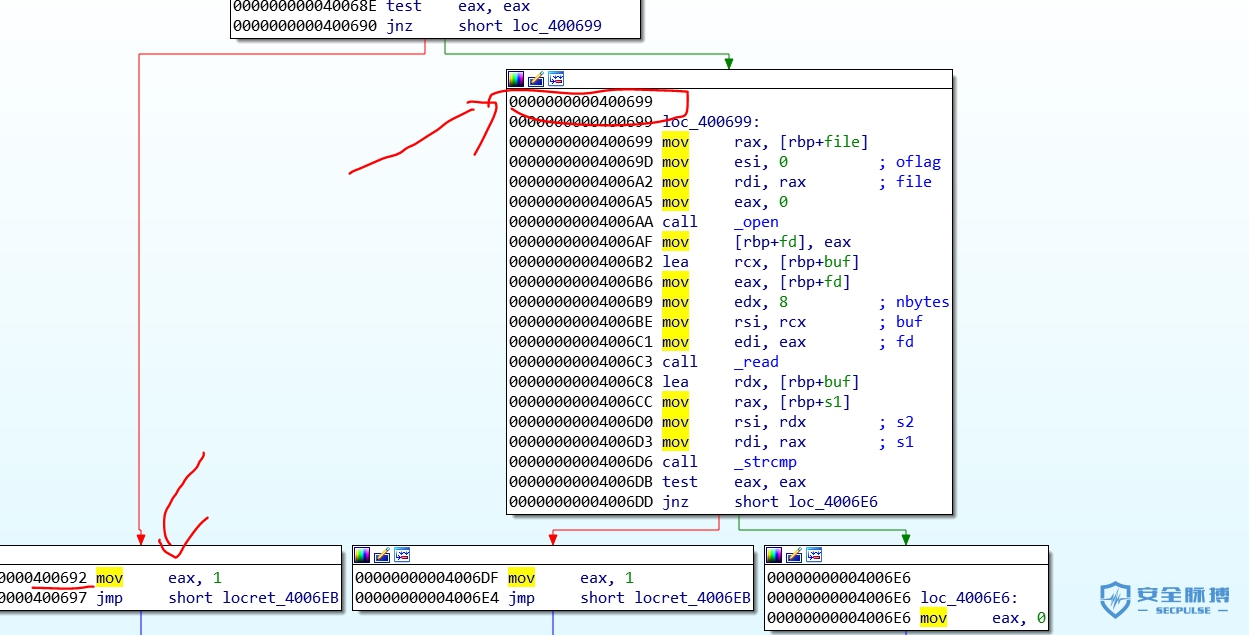

这两个分支位于 authenticate 函数里面

然后使用

In [7]: state1.posix.dumps(0)
Out[7]: '\x00\x00\x00\x00\x00\x00\x00\x00\x00SOSNEAKY\x00'
In [8]: state2.posix.dumps(0)
Out[8]: '\x00\x00\x00\x00\x00\x00\x00\x00\x00S\x00\x80N\x00\x00 \x00\x00'

获取进入特定分支, 需要往 stdin 输入的数据。

可以看到这里如果要进入返回 1 的分支( state1 )，只要往 stdin 输入 SOSNEAKY ，从而认证通过，这是一个后门密码。

angr 重写了一些 libc 的函数，比如获取 stdin 数据，会返回符号量，用于符号执行，在某个状态下可以使用 state1.posix.dumps(0) 获取进入该状态时 stdin 需要输入的数据（0表示的就是 stdin, 1 则是 stdout )。

传入命令行参数

创建 state 时还可以设置命令行参数为符号量 .下面用一个简单的例子

#include <stdio.h>
#include <string.h>
int main(int argc, char** argv)
{
    if (!strcmp(argv[1], "hello args test")) {
        printf("you win!");
    }
    else {
        printf("you lose!");
    }
    return 0;
}

这里需要传入一个命令行参数，参数值如果为 hello args test 就会进入 you win 分支

you win 分支所在代码块的地址为 0x400591. 所以我们就需要通过符号执行让层序执行到0x400591。

脚本如下

#!/usr/bin/env python
# coding=utf-8
import angr
import claripy
p = angr.Project("./args_test")
args = claripy.BVS("args", 8 * 16)
state = p.factory.entry_state(args=['./args_test', args])
sm = p.factory.simgr(state)
sm.explore(find=0x400591)
st = sm.found[0]
print st.se.eval(args,cast_to=str)

首先加载文件，然后设置 args 符号量，长度为 16 字节（ 8*16 位）
然后创建一个 entry_state 同时把 args 作为第一个参数传给程序。
之后创建 simgr 对象进行路径探索，指定要走到的目标代码块（ 0x400591 ）即 win 所在的代码块
然后使用求解对象 st.se.eval(args,cast_to=str) 得到进入到该代码块用到的符号量的值

cast_to=str，用于把结果转成字符串，否则就是 16 进制字符串

建议使用 ipython 来执行脚本，执行完后脚本中的对象还会存在 ipython 的上下文中，可以方便做些其他的操作

SimulationManager对象

这个对象用于具体的路径探索。

以一个简单的例子开始

程序来自

https://github.com/angr/angr-doc/tree/master/examples/fauxware

解决的代码

#!/usr/bin/env python
import angr
p = angr.Project('fauxware')
state = p.factory.entry_state()
sm = p.factory.simgr(state)
sm.explore(find=0x04007BD)
st = sm.found[0]
print st.posix.dumps(0).strip("\x00")

创建一个 entry_state
然后创建 SimulationManager 对象 sm 进行路径探索
指定我们想要走到的位置是 0x04007BD （即认证通过的分支）
找到以后从 sm.found[0] 拿到此时的 state, 然后获取 stdin 输入的数据，就可以知道走到该分支需要从 stdin 输入的数据

其他更多请看https://docs.angr.io/docs/

实例分析

angr 还搜集了许多使用 angr 解出来的题目。下面就以其中的一些题来介绍 angr 的使用，用几遍就知道大概流程了。

csaw_wyvern

简单分析

程序位于

https://github.com/angr/angr-doc/tree/master/examples/csaw_wyvern

通过这个题可以了解到怎么往 stdin 里面放置符号量以及设置约束条件

先看看大概逻辑, 首先调用 fgets 获取输入保存到 s

.text:000000000040E1D8                 lea     rcx, [rbp-110h]
.text:000000000040E1DF                 mov     esi, 101h       ; n
.text:000000000040E1E4                 mov     rdi, rcx        ; s
.text:000000000040E1E7                 mov     [rbp-180h], rax
.text:000000000040E1EE                 mov     [rbp-188h], rcx
.text:000000000040E1F5                 call    _fgets
.text:000000000040E1FA                 lea     rcx, [rbp-120h]

然后进入 start_quest ，对输入进行处理

这里判断输入字符串的长度是不是 28 （ fgets 会把输入的字符串 + \n 保存到缓冲区，legend>>2 为 28）

所以要求输入的字符串的长度应该为 28 个字节，且每个字节都不是 \x00 或者 \n , 第 29 个字节为 \n，表示输入完成。

解答

最后的脚本为

#!/usr/bin/env python
import angr
p = angr.Project('wyvern')
st = p.factory.full_init_state()
# 设置 stdin 的约束条件， 使其 前 28 个字节 不能为 \x00 或者 \n
for _ in xrange(28):
    k = st.posix.files[0].read_from(1)
    st.se.add(k != 0)
    st.se.add(k != 10)
# 设置第 29 个字节为终止符，即为 \n
k = st.posix.files[0].read_from(1)
st.se.add(k == 10)
# 使得 文件指针指向文件的开头
st.posix.files[0].seek(0)
st.posix.files[0].length = 29
sm = p.factory.simgr(st)
sm.run()
# 因为是用的 sm.run() 所以要在 sm.deadended 里面寻找结果
for st in sm.deadended:
    out = st.posix.dumps(1)
    if "flag" in out:
        print out

首先创建一个 full_init_state ，因为这里是 c++ 代码，而 angr 只是实现了一些常用的 c函数，所以得加载所有的库， c++ 的函数在底层才会去调用 c 的函数。创建 full_init_state后 angr 就会跟进 c++ 函数里面。
然后对 stdin 里面的前 29 个字节做约束条件，前面已经分析过，要求输入的字符串长度为28 ，最后以 \n 结束
最后创建 SimulationManager ，然后调用 .run() 跑到不能进行跑为止，然后遍历sm.deadended 查看 flag，因为如果输入正确就会打印出 flag。

运行示例

In [1]: %run my.py
WARNING | 2018-05-22 21:58:34,760 | angr.analyses.disassembly_utils | Your verison of capstone does not support MIPS instruction groups.
WARNING | 2018-05-22 21:58:41,288 | angr.manager | No completion state defined for SimulationManager; stepping until all states deadend
WARNING | 2018-05-22 22:17:50,610 | angr.state_plugins.symbolic_memory | Concretizing symbolic length. Much sad; think about implementing.
+-----------------------+
|    Welcome Hero       |
+-----------------------+
[!] Quest: there is a dragon prowling the domain.
    brute strength and magic is our only hope. Test your skill.
Enter the dragon's secret: success
[+] A great success! Here is a flag{dr4g0n_or_p4tric1an_it5_LLVM}

通过打印的日志，可以看到大概运行了 20 分钟。下面介绍两种加速的方法

**使用 pypy **

pypy 是一个 python 的版本，采用 jit 的方法来提升 python 脚本的运行速度。

首先安装

sudo apt install pypy

然后安装 pip

wget https://bootstrap.pypa.io/get-pip.py
sudo pypy get-pip.py

然后使用 pip 安装 angr

sudo pip install angr

然后使用 pypy 来执行脚本即可

23:52 haclh@ubuntu:csaw_wyvern $ pypy my.py
WARNING | 2018-05-22 23:52:09,645 | angr.analyses.disassembly_utils | Your verison of capstone does not support MIPS instruction groups.
WARNING | 2018-05-22 23:52:17,667 | angr.manager | No completion state defined for SimulationManager; stepping until all states deadend
WARNING | 2018-05-22 23:58:23,344 | angr.state_plugins.symbolic_memory | Concretizing symbolic length. Much sad; think about implementing.
+-----------------------+
| Welcome Hero |
+-----------------------+
[!] Quest: there is a dragon prowling the domain.
brute strength and magic is our only hope. Test your skill.
Enter the dragon's secret: success
[+] A great success! Here is a flag{dr4g0n_or_p4tric1an_it5_LLVM}

此时只用了大概 6 分钟就跑完了。

使用 unicorn

还可以设置 angr 的选项，使用 unicorn 引擎来做模拟执行

#!/usr/bin/env python
import angr
p = angr.Project('wyvern')
st = p.factory.full_init_state(add_options=angr.options.unicorn)
for _ in xrange(28):
    k = st.posix.files[0].read_from(1)
    st.se.add(k != 0)
    st.se.add(k != 10)
k = st.posix.files[0].read_from(1)
st.se.add(k == 10)
st.posix.files[0].seek(0)
st.posix.files[0].length = 29
sm = p.factory.simgr(st)
sm.run()
for st in sm.deadended:
    out = st.posix.dumps(1)
    if "flag" in out:
        print out

然后再跑一次

23:58 haclh@ubuntu:csaw_wyvern $ pypy my.py
WARNING | 2018-05-22 23:59:26,853 | angr.analyses.disassembly_utils | Your verison of capstone does not support MIPS instruction groups.
WARNING | 2018-05-22 23:59:35,539 | angr.manager | No completion state defined for SimulationManager; stepping until all states deadend
WARNING | 2018-05-23 00:03:58,458 | angr.state_plugins.symbolic_memory | Concretizing symbolic length. Much sad; think about implementing.
+-----------------------+
| Welcome Hero |
+-----------------------+
[!] Quest: there is a dragon prowling the domain.
brute strength and magic is our only hope. Test your skill.
Enter the dragon's secret: success
[+] A great success! Here is a flag{dr4g0n_or_p4tric1an_it5_LLVM}

只用了 3 分钟就跑完了。

总结

对于 c++ 的程序，如果调用了 c++ 的函数，使用 full_init_state
如果通过 sm.run() 来探索路径，最后遍历 sm.deadended 查看结果
可以通过 st.posix.files[0] 对 stdin 做约束
可以使用 pypy 和 unicorn 来加速脚本的执行

cmu_binary_bomb

这个是 cmu 给学生练习逆向分析能力的一个题，相信大多数计算机专业的都做过这东西。今天看看怎么用 angr 来解决它。

程序文件位于

https://github.com/angr/angr-doc/tree/master/examples/cmu_binary_bomb

这个例子主要用于介绍使用 angr 设置内存符号量。

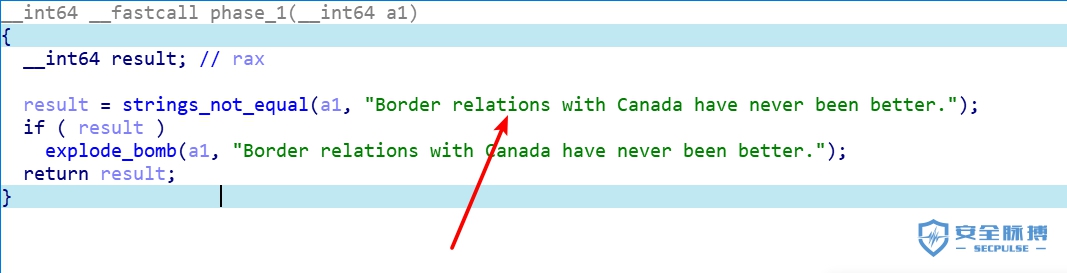

以第一个关卡为例

这个就是判断一个字符串。

于是我们把一块内存设置为符号量，然后把第一个参数设置为符号量的地址即可

import angr
import claripy
proj = angr.Project('bomb', load_options={'auto_load_libs': False})
start = 0x400ee0
bomb_explode = 0x40143a
end = 0x400ef7
# initial state is at the beginning of phase_one()
# 设置选项让 angr 支持 内存符号量
state = proj.factory.blank_state(addr=start)
state.options |= angr.options.unicorn
state.options |= {"SYMBOLIC_WRITE_ADDRESSES"}
# 初始化内存符号量， 128 字节
arg = state.se.BVS("input_string", 8 * 128)
bind_addr = 0x603780
# 符号量存在 内存中， 这块内存就变成了符号量
state.memory.store(bind_addr, arg)
# 设置 rdi (第一个参数为符号量的地址)
state.regs.rdi = bind_addr
sm = proj.factory.simgr(state)
sm.explore(find=end, avoid=bomb_explode)
st = sm.found[0]
# 求解符号量
print st.se.eval(arg, cast_to=str)

流程就是

首先设置选项，让 angr 支持内存符号量
然后初始化一块 128 字节的符号量内存，并把符号量存到 0x603780，此时 0x603780 处是一块符号量内存
然后把内存符号量的地址设置为参数传个第一关函数 0x400ee0

参考

https://github.com/axt/angr-utils

http://ysc21.github.io/blog/2016-01-27-angr-script.html

http://docs.angr.io/
